Jenis Countersink dan Penggunaannya Dalam Industri

Countersink merupakan alat yang dapat melubangi area berbentuk kerucut atau berbentuk V di bagian atas lubang pilot untuk kepala sekrup. Kepala sekrup dapat rata atau di bawah permukaan material yang dilubangi, tergantung pada aplikasinya.

Penting untuk Anda memilih jenis countersink yang tepat sesuai dengan kebutuhan Anda. Fungsi dan jenis countersink sudah kami rangkum berikut ini.

Apa Itu Countersink?

Countersink adalah salah satu cutting tools (alat potong) yang memiliki kepala berbentuk kerucut atau berbentuk V, yang menghasilkan lubang menyudut untuk kepala baut atau sekrup. Countersink dapat digunakan di banyak alat seperti mesin bor, mesin milling dan mesin bubut.

Variasi sudut kerucut atau sudut mata sayat countersink umumnya meliputi 60º, 75º, 82º, 90º, dan 120º. Adapun aplikasi tiap sudutnya adalah untuk:

  • 60° untuk deburring.

  • 75° untuk kepala paku keling.

  • 82° untuk sekrup countersunk standar AS.

  • 90° untuk sekrup countersunk.

  • 120° untuk countersinking paku keling logam lembaran.

Fungsi Countersink

Countersink bit umumnya digunakan untuk menghasilkan lubang berbentuk kerucut yang sesuai dengan sudut sekrup sehingga ketika sekrup terpasang penuh, kepala akan duduk rata atau sedikit di bawah permukaan.

Untuk Apa Countersink Digunakan?

Kapan countersink digunakan tergantung pada bahan apa yang Anda gunakan untuk mengebor lubang. Countersink juga dapat digunakan dengan presisi pada papan sirkuit cetak (Printed Circuit Board / PCB) seperti yang ditemukan di smartphone dan jam tangan.

Hal ini karena lubang countersink dapat menghasilkan permukaan kepala sekrup yang rata pada permukaan PCB. Countersink juga dapat ditambahkan dengan kecepatan yang lebih tinggi, membuatnya lebih disukai di sebagian besar operasi perbaikan.

Untuk itu, Anda perlu mengetahui hal berikut:

  • Diameter, sudut bor, dan kedalaman countersink.

  • Lokasi pelubangan.

  • Diameter poros lubang.

Jenis Mata Bor Countersink

Berdasarkan bentuk tangkainya, countersink terbagi menjadi 2 jenis yaitu:

1. Countersink tangkai lurus

Jenis ini digunakan untuk proses pembubutan yang dipasang pada drill chuck.

2. Countersink tangkai tirus

Jenis ini digunakan untuk proses pembubutan yang dipasang pada lubang sleeve.

Sedangkan berdasarkan jumlah flutenya, countersink bit terbagi menjadi 3 jenis, yaitu:

1. Single flute Countersink bit

Jenis ini memiliki satu cutting edge dan satu flute untuk membuang material sisa.

2. Multi-flute Countersink bit

Jenis ini memiliki lebih dari 1 flute sehingga lebih efisien dalam memotong dan membuang chip.

3. Zero Flute Countersink and Deburring Combo

Jenis ini digunakan untuk logam dan membantu menghilangkan burr tajam yang tertinggal setelah proses drilling lubang.

Cara Countersink Material Berbahan Logam

Membuat countersink pada material logam memungkinkan kepala sekrup berada di bawah permukaan logam dan memberikan kekuatan struktural penuh pada sekrup. Setelah Anda menentukan sudut sekrup Anda, pilih countersink yang sesuai dengan sudut yang sama.

Kemudian bor dengan countersink hingga diameter maksimum. Hentikan pengeboran saat ujung tajam mata bor countersink bertemu dengan permukaan logam. Jika kepala sekrup tidak terletak di bawah permukaan logam, tarik sekrup dari lubang dan jalankan bor countersink lebih dalam ke logam.

Contoh Mata Bor Countersink

1. Magafor Chamfering Cutter 4821

2. Magafor Countersink 4839

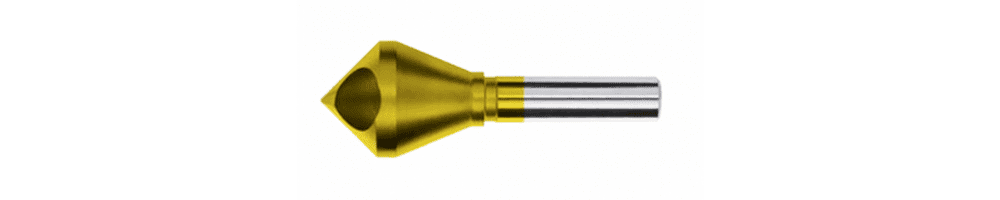

3. Magafor Deburring Tool 4811
